Neoden 4 KONVEYÖRLÜ SMD DİZGİ MAKİNESİ

Neoden 4 - DETAY

  • NeoDen4, komponent, PCB ve üretim esnekliği olan bir dizgi makinesidir.
  • Dual CCD kamera, otomatik konveyör, elektrikli feeder ve 4 dizgi kafasından oluşmakta olup 0201, BGA, QFN komponentleri dizebilir.
  • Konveyörü sayesinde özellikle 0.8m, 1.2m, 1.5m uzunluğundaki LED strip kartlarını kolayca dizebilir.
  • NeoDen4, yüksek hassasiyetli, yüksek kapasiteli, istikrarlı performans ve düşük maliyetli tüm talepleri karşılamak için en iyi seçimdir.
  • Bu sadece NeoDen için değil, dizgi hassasiyetini iyileştirmek ve PCB montajını sınırlı bir bütçeyle hızlandırmak isteyen küçük ve orta ölçekli işletmeler için de büyük bir gelişmedir.

Teknik Özellikler

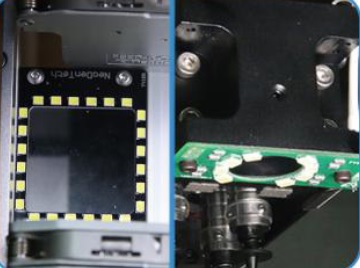

  • Vision Sistemi:
    Yukarı bakan bir kamera ve aşağı bakan bir kamera, farklı komponentleri eşzamanlı olarak tanımlar ve kalibre eder ve 0201'den BGA'ya kadar olan dizgi hassasiyetini inanılmaz derecede geliştirir

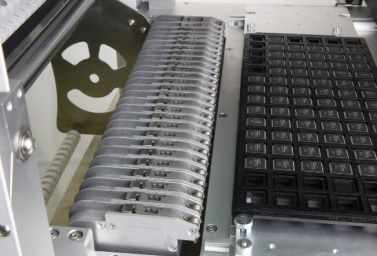

  • Otomatik elektrikli feeder:
    Komponentlerin düzgün alınmasını sağlamak ve sapmaları önlemek için feeder doğrulama teknolojisini kullanır. Bu da alma hatalarını en aza indirger.

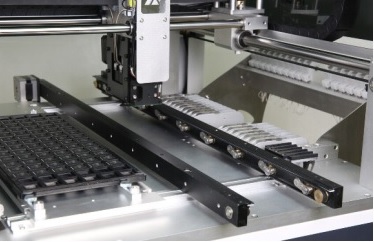

  • Bağlantı konveyörleri ile bağlanabilir:
    Bağlantı konveyörlerine bağlanabilir ve kendi aralarında haberleşebilir.

  • Uzaktan kontroller sistem yükseltmeyi destekler:
    NeoDen, ömür boyu teknik servis ve sistem güncellemesine açıktır.

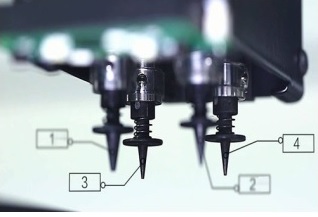

  • 4 hassas dizgi kafası:
    Tamamen simetrik ve yüksek dereceli olan ± 180 ° dönme özelliğine sahip 4 yüksek hassasiyetli yerleştirme kafası komponentleri daha geniş alana, daha yumuşak ve daha doğru şekilde monte edebilmesini sağlar.

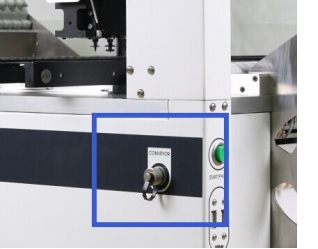

  • Otomatik konveyör durmadan sürekli dizgiyi sağlar:
    1.5 m uzunluğundaki karta kadar dizgiyi rahatlıkla yapabilir.

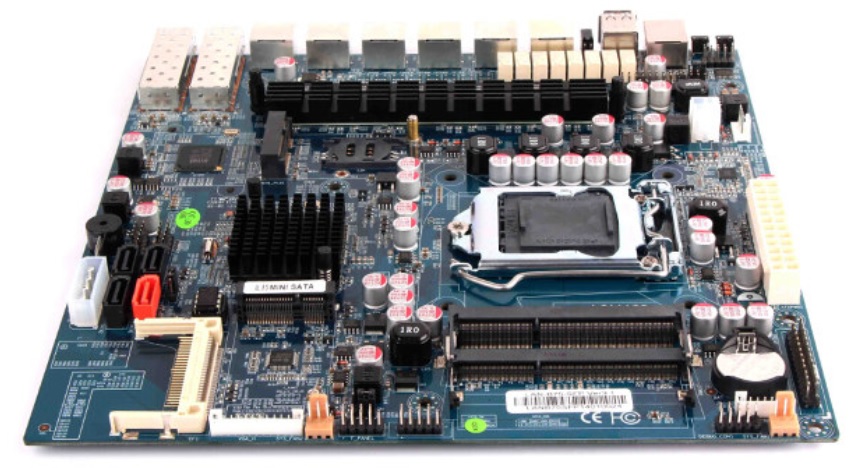

  • Endüstriyel PC anakart:
    32G SSD sürücüler, güç kapatma koruma fonksiyonuyla daha hızlı ve daha kararlı okuma / yazma sağlar.


Model
NeoDen4 (Konveyörlü)
Makine Konsepti
Tek gentrili 4 kafa
Alignment
Vision Kamera
Dizgi Hızı
Vision On
5,000CPH
Vision Off
10,000CPH(Optimum)
Feeder Kapasitesi
Tape feeder:48 (Hepsi 8mm)
Vibration feeder:5
Tray feeder:5
Komponent Çeşitliliği
En küçük
0201
En büyük
32x32mm (Lead Pitch 0.5mm)
Maksimum yükseklik
5mm
Kafaların Dönme Açısı
±180°
Dizgi Hassasiyeti
±0.02mm
X-Y Tekrarlanabilirliği
±0.02mm
Kart Ölçüleri
Maksimum
310 x 1500mm
140 x1500mm(With 1 waffle Tray)
Ana Kontrol
GUI (Grafik Kullanıcı Arayüzü)
Elektrik Besleme
110V/220V
Güç
180W
Dış Ölçüler(mm)
Makine Ölçüsü
870(L)x680(W)x480(H)
Paketleme Ölçüsü
940(L)x740(W)x600(H)
Ağırlık
Net Ağırlık
60kgs
Gros Ağırlık
80kgs


Standart aksesuar listesi:

  1. NeoDen4 Dizgi Makinesi
  2. Nozul: Toplam10 (XN07 = 3, XN14 = 3, XN40 = 2, XN22 = 2)
  3. 8G Flaş Sürücü: 1
  4. Güç Kablosu (5M): 1
  5. Video eğitimi kursu: 1
  6. Çift Taraflı Yapışkan Bant: 2
  7. Allen anahtar Seti: 5
  8. Alet Kutusu: 1
  9. Makara tutma standı: 1
  10. Titreşim Besleyici: 1
  11. Ray Parçaları: 4
  12. Kullanım Kılavuzu: 1

Garanti:

Garanti süresi, 2 yıl ve ömür boyu hizmet desteği şeklindedir. Türkiye desteği Mey Teknoloji mühendisleri tarafından verilecektir.
